国产成人综合亚洲网站_日韩精品一区二区1页_在线观看美女网站大全免费_日本在线免费播放_在线不卡免费视频_午夜福利影院av_50岁丰满女人裸体毛茸茸_亚洲中文字幕无码手机版_国产免费黄色高清视频_欧美日韩 国产在线

　　水料比和澆注溫度在基準配合比的基礎上，考察不同的水料比和澆注溫度對發(fā)氣的影響.基準配合比：(水泥)=15%;(混灰)=25%;(尾礦)=60%;

　　試驗結果

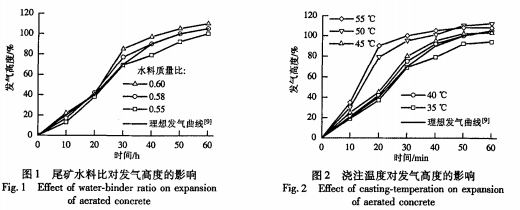

　　如圖1在滿足料漿工作性能的前提下，隨著水料比的增大，發(fā)氣效果有明顯改善.因為水料比的變化使流動度改變，發(fā)氣速度與稠化速度向兩個相反的方向變化.水料比增大，流動度增加，料漿極限切應力減小，發(fā)氣加速，稠化變慢.相反，當水料比減小，料漿流動度降低，塑粘性阻力增加，發(fā)氣減慢，稠化加快.當水料比在0.58時，發(fā)氣速度較均勻，發(fā)氣曲線比較接近加氣混凝土Al粉理想發(fā)氣曲線.

　　由圖2可知，隨著溫度的升高，發(fā)氣高度也隨之增加，發(fā)氣速度和稠化速度均增加.相比之下，稠化速度受溫度的影響程度比發(fā)氣速度大.當料漿溫度為35℃時，不能達到100%發(fā)氣.當料漿低于35cc時，發(fā)氣速度與稠化速度慢.當40—55℃時，稠化速度逐步增加，但料漿塑粘性阻力較小，發(fā)氣反應加速，發(fā)氣劑利用充分，膨脹性能穩(wěn)定.當高于55℃時，料漿塑粘阻力增大，流動性喪失，發(fā)氣困難.當澆注溫度40～45℃時，發(fā)氣速度較均勻，發(fā)氣鹽線比較接近加氣混凝土Al粉理想發(fā)氣曲線。因此，發(fā)氣膨脹較優(yōu)溫度范圍為40-45oC.料漿初始溫度由澆注用水溫度所決定，本試驗中主要是通過溫度為60℃的熱水來滿足此要求

　　本文來自河南加氣磚設備網(wǎng)sun-fire.com.cn。
